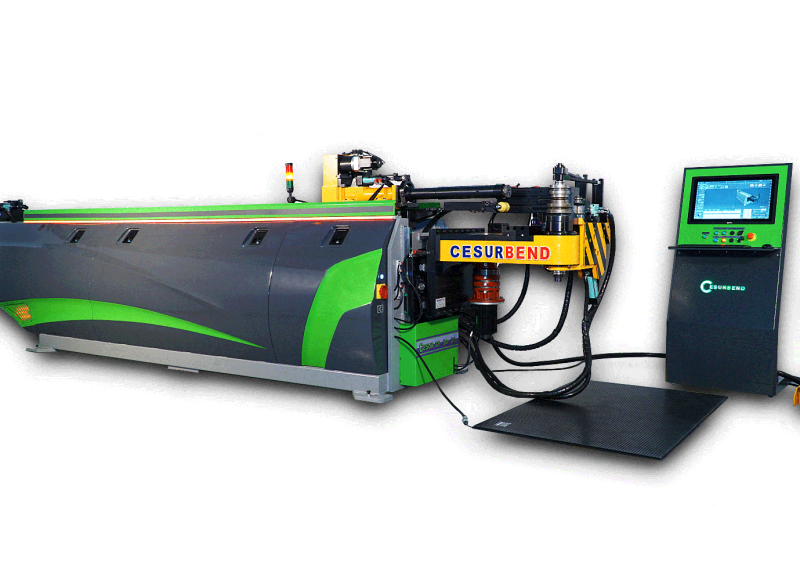

CESUR-38 5 Eksen CNC Boru ve Profil Bükme Makinası
CESUR-38 5 Eksen CNC Boru ve Profil Bükme Makinası

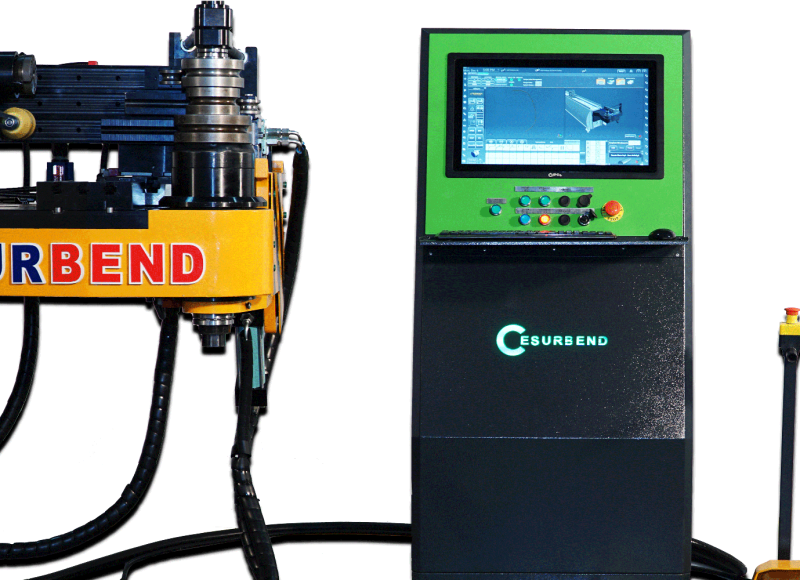

- 21’’ renkli dokunmatik PC(intel Core i5cpu Ram 8gb) Windows 10 Lisanslı
- 5 eksen servo control (Y,B,C,H,V)
- 4 eksen enterpolasyon hareket
- Geliştirilmiş 3D Boru simülasyonu
- 3D Makina büküm simülasyonu (Colision)
- Otomatik boru boyu hesaplama
- Delik delme özelliği (4-10 mm arası)
- Safety PLC (Omron)
- Safety OverEtherCat
- Güvenlik paspası (750x1000mm)
- 2D Çizim programı (ücretsiz)
- Tüm yardımcı hareketler hidroliktir.
(malafa, çene, dayama, itici, pens ve mil taşıma) - Hidrolik mil taşıyıcı (malafa mili) (3 taraftan kavrama)
- Y eksen hareketi Linear Kızak (THK) Japonya
- Y eksen hareketi Kremayer dişli taşlanmış (Güdal) İsviçre
- C eksen hareketi Direct Drive dişli sistemi ile yapılır.
- H eksen hareketi Linear Kızak, Vidalı Mil (THK) Japonya
- V eksen hareketi Linear Kızak, Vidalı Mil (THK) Japonya
- Güvenlik Swicleri
- Ayak Pedal Kontrolü
- Manuel ve tam otomatik çalışma özelliği
- Malafalı ve Malafasız çalışma özelliği
- Malafa erken çekme özelliği
- Makina uzunluğundan daha uzun boruları bükme imkanı(her çap için geçerli değildir)
- Rolling sistemi ile sınırsız radius elde etme imkanı (iterek bükme)
- Spiral bükme imkanı (sadece belirli çaplar için geçerlidir)
- Hidrolik yağ soğutma sistemi (100 lt kapasite)
- YBC modunda program yapma imkanı ve bunu X,Y,Z,R formatına dönüştürme.
- Programda satır ekleme ve satır silme özelliği
- 3D Boru simülasyonunda tıklanma özelliği (Y,B,C index görüntüleme)
- X,Y,Z,R koordinatlarının tek tuş ile Y,B,C,R formatına dönüştürülmesi
- DXF formatındaki dosyanın tek tuş ile Y,B,C formatına dönüştürülmesi
- STEP formatındaki dosyanın tek tuş ile Y,B,C formatına dönüştürülmesi
- STL formatındaki dosyayı açma ve görüntüleme özelliği (step dosya ile karşılaştırma)
- Çeşitli Malzemelerin ilk bükümden sonra elde edilen açı farkını makinaya tanımlayarak, sonraki bükümlerde bu farkı otomatik hesaplama ve dikkate alarak bükümlerde doğru sonuç alma
- Cesurbend CNC yazılım günlük, haftalık, aylık tüm işleri e –posta adreslerinize otomatik olarak raporlama göndermektedir.
- Elektrik kesintisi veya acil stop ile makina durması sonucu programa kaldığı yerden devam etme özelliği ve bunu simüle edebilme.
- İş bitimi süresini gösterme
- Uzaktan yardım ve güncelleme alma imkanı
- Ce standartlarına uygunluk
| Model | CESUR-38 5 Eksen CNC Boru ve Profil Bükme Makinası |
| Max. Boru Çapı (Ø) | 38 |
| Max. Et Kalınlığı (mm) | 2 |
| Max. Bükme derecesi (°) | 190 |
| Max. Bükme Radiusu (mm) | 180 |
| Min. Bükme Radiusu (mm) | 25 |
| Max. Malafalı Boru Alma Boyu (mm) | 4000 |
| Max. Malafasız Boru Alma Boyu (mm) | Limitsiz |
| Besleme Hızı (mm/sn) | 1500 |
| Rotasyon hızı (°/sn) | 180 |
| Bükme hızı (°/sn) | 150 |
| Besleme (mm) | ± 0.1 |
| Rotasyon (mm) | ± 0.1 |
| Bükme (mm) | ± 0.1 |
| Besleme eksen hareketi | 5 Kw Servo Motor (OMRON) |
| Rotasyon Eksen Hareketi | 0.75 Kw Servo Motor (OMRON) |
| Bükme Eksen Hareketi | 5 Kw Servo Motor (OMRON) |
| Sağ – Sol Eksen Hareketi | 0.75 Kw Servo Motor (OMRON) |
| Yukarı – Aşağı Eksen Hareketi | 1.5 Kw Servo Motor (OMRON) |
| Hidrolik Sistem (kW) | 5,5 |
| Max. Hidrolik Basınç (bar) | 200 |
| Yağ Tankı Kapasitesi (lt) | 100 |
| Soğutucu kapasitesi (lt./ min) | 180 |
| Makina Genişliği (mm) | 1400 |
| Makina Uzunluğu (mm) | 6200 |
| Makina Yüksekliği (mm) | 1800 |
| Makina Ağırlığı (kg) | 4250 |
